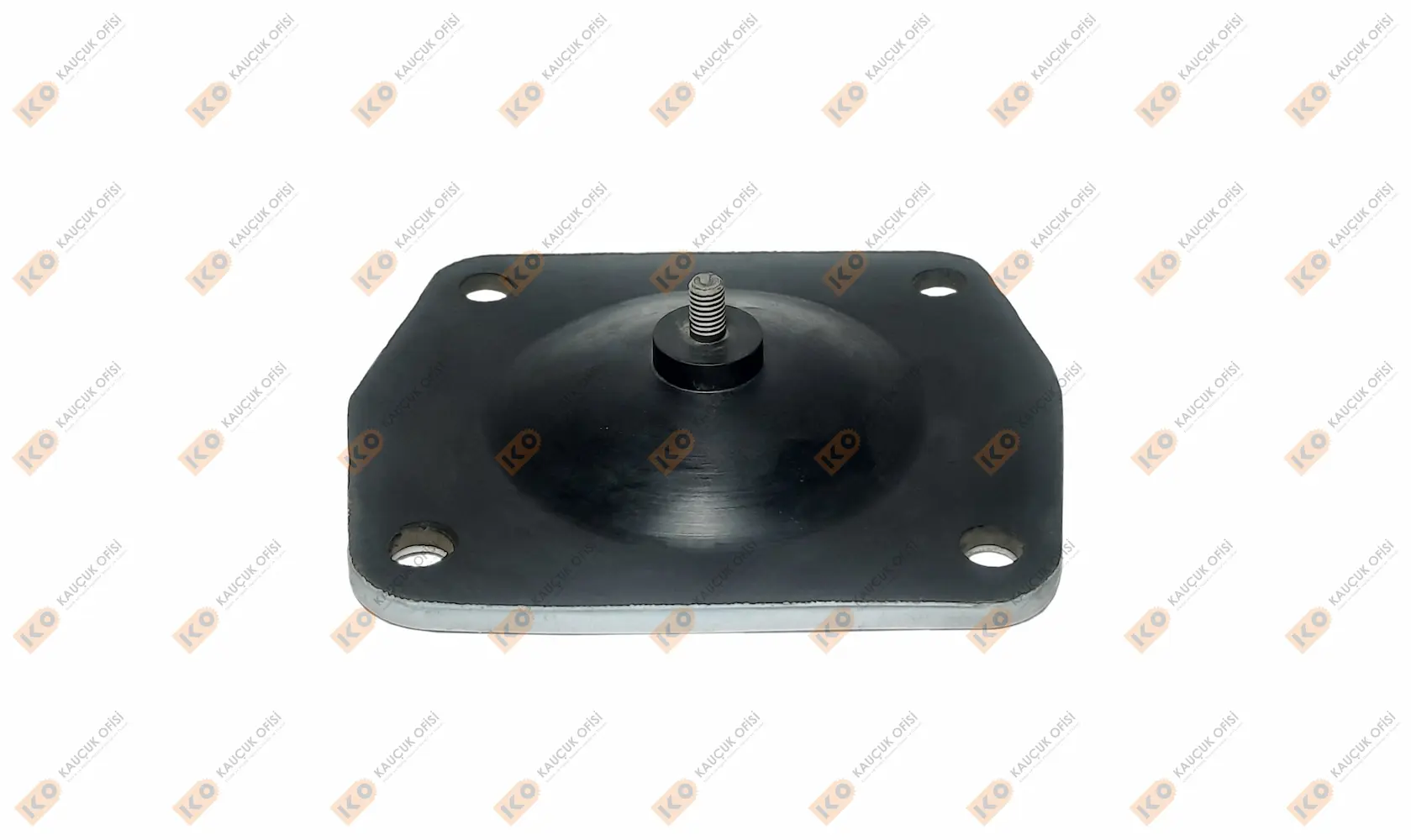

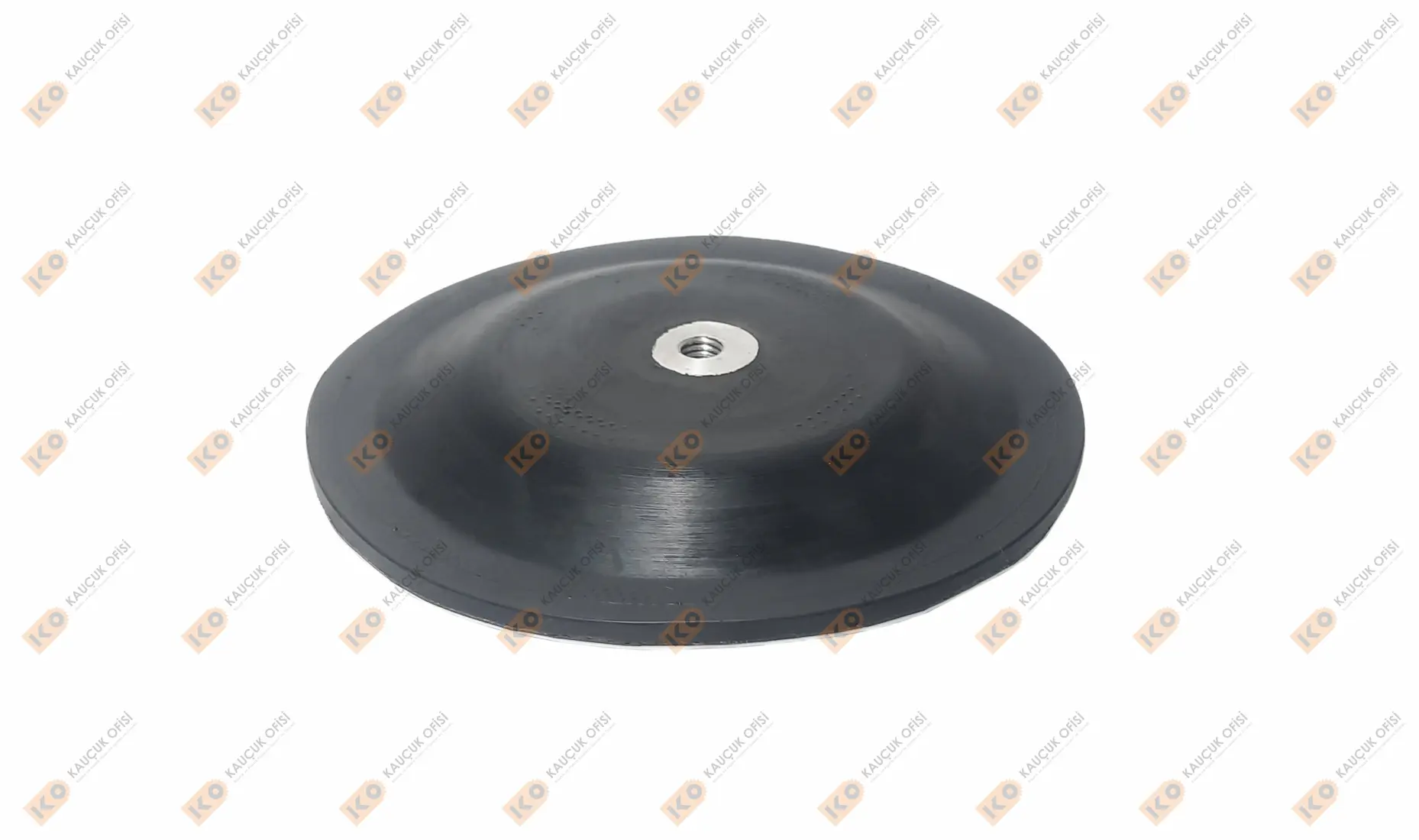

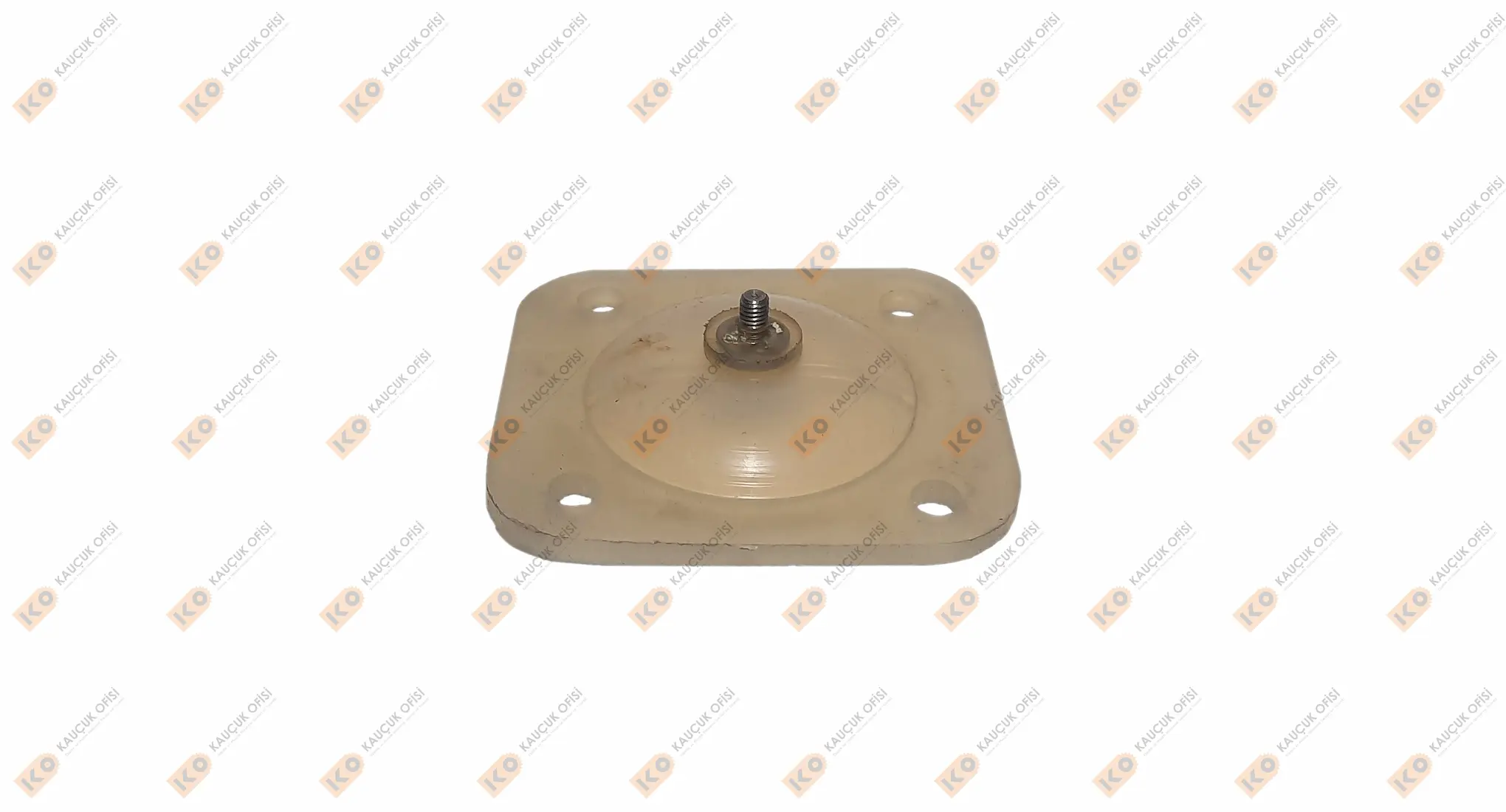

Vidalı Vana Diyafram Lastikleri
Vanalarda akışkanın geçişini kontrol ederek akışkanın debisini ayarlamaya, açmaya ve kapatmaya yönelik tasarlanmış diyafram lastikleridir.
Vana üreticilerinin kendi deneyim, tecrübe ve piyasa koşullarını gözeterek tasarlandıklarından herhangi bir standartları yoktur.
Aşağıda mümkün olduğunca ürettiğimiz bazı vidalı diyafram lastiklerinin kaba ölçülerini teknik resim üzerinden belirtmeye çalıştık. Detaylı ölçü kontrolü için tarafımıza teknik resim, görsel üzerinden kabaca ölçüler ya da numune göndermeniz durumunda hangi vidalı diyafram lastiğinin vananıza uyum sağlayabileceği konusunda daha etkili yardımcı olabiliriz.
Farklı ölçü ve özelliklerde vidalı vana diyafram lastikleri için lütfen iletişime geçiniz.
| ÜRÜN KODU | Dış Çap | En | Boy | YÜKSEKLİK H |
|
|---|---|---|---|---|---|
| 1 | K3 | - | 40 | 120 | 40 |
| 2 | K55 | 45 | - | - | 20 |
| 3 | K32 | - | 45 | 50 | 13 |
| 4 | K34 | - | 45 | 50 | 12 |
| 5 | K40 | - | 45 | 75 | 20 |
| 6 | K56 | 60 | - | - | 10 |
| 7 | K51 | - | 60 | 70 | 17 |
| 8 | K28 | - | 65 | 80 | 20 |
| 9 | K30 | - | 70 | 85 | 25 |
| 10 | K31 | - | 75 | 75 | 20 |
| 11 | K39 | - | 75 | 85 | 25 |
| 12 | K41 | - | 75 | 105 | 20 |
| 13 | K25 | - | 90 | 110 | 35 |
| 14 | K23 | - | 95 | 100 | 20 |
| 15 | K45 | - | 105 | 125 | 25 |
| 16 | K4 | - | 110 | 135 | 28 |
| 17 | K7 | 130 | - | - | 13 |
| 18 | K24 | - | 130 | 145 | 35 |
| 19 | K38 | - | 135 | 145 | 50 |
| 20 | K20 | - | 160 | 200 | 40 |
| 21 | K2 | - | 163 | 195 | 55 |
| 22 | K37 | - | 175 | 225 | 55 |
| 23 | K53 | 195 | - | - | 25 |
| 24 | K42 | - | 215 | 310 | 60 |
| 25 | K22 | 225 | - | - | 55 |
| 26 | K44 | 285 | - | - | 120 |
| 27 | K46 | 370 | - | - | 90 |
