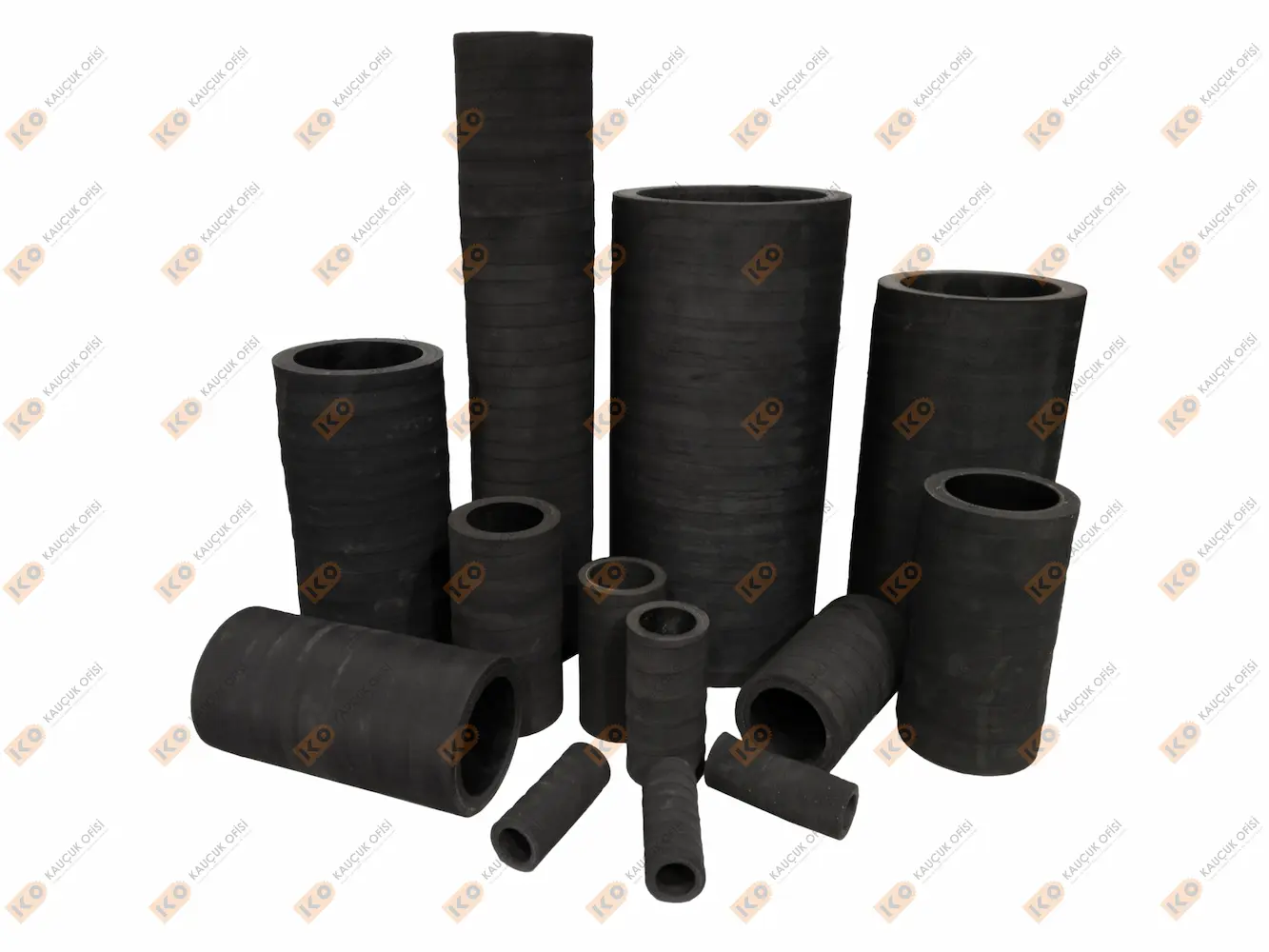

Düz Tip Pinch Vana Lastikleri
Hava Basıncı ile ya da mekanik olarak sıkıştırılarak kullanılan bir çeşit özel vana contalarıdır. Metal vana gövdesine geçirilip, konik flanşlar ile sıkıştırılarak kullanıma hazır hale getirilirler. Açık halde akışkanın geçişine engel olmazlarken, kapalı halde tamamen ve hızlıca bir engel oluşturup akışkanı durdururlar. Bu tip vana contalarının genel kapatma basınçları 6-8 bardır.
Akışkanın basıncına göre bu değer yükseltilebilir. Granül, toz gibi aşındırıcı maddelere karşı en iyi aşınma direnci yüksek tabii kauçuk esaslı hammadde kullanılır.
Farklı ölçü ve özelliklerde düz tip pinch vana lastikleri hakkında bilgi ve istekleriniz için lütfen iletişime geçiniz.
| INCH | DIN NORM | Di İÇ ÇAP | Do DIŞ ÇAP | L BOY | |
|---|---|---|---|---|---|
| 1 | 1/2" | DN 15 | 16 | 26 | 75 |
| 2 | 1" | DN 25 | 25 | 36 | 92 |
| 3 | DN 25 | 25 | 40 | 95 | |
| 4 | 1 1/2" | DN 40 | 40 | 56 | 140 |
| 5 | DN 40 | 40 | 56 | 150 | |
| 6 | 2" | DN 50 | 50 | 66 | 160 |
| 7 | DN 50 | 50 | 68 | 155 | |
| 8 | DN 50 | 55 | 75 | 150 | |
| 9 | DN 50 | 60 | 80 | 150 | |
| 10 | 2 1/2" | DN 65 | 60 | 85 | 165 |
| 11 | DN 65 | 65 | 85 | 165 | |
| 12 | 3" | DN 80 | 75 | 100 | 200 |
| 13 | DN 80 | 80 | 105 | 200 | |
| 14 | 4" | DN 100 | 100 | 130 | 260 |
| 15 | 5" | DN 125 | 120 | 154 | 320 |
| 16 | 6" | DN 150 | 145 | 180 | 395 |
| 17 | 8" | DN 200 | 190 | 230 | 535 |
| 18 | 10" | DN 250 | 250 | 290 | 600 |
| 19 | 12" | DN 300 | 290 | 334 | 690 |
| 20 | 16" | DN 400 | 390 | 437 | 760 |
| 21 | 20" | DN 500 | 490 | 550 | 910 |
