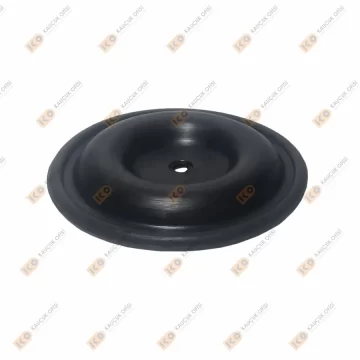

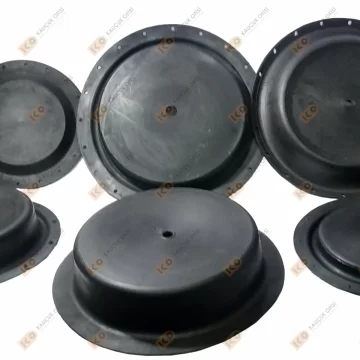

Pnömatik-Havalı Valf-Vana Diyafram Lastikleri
Vanalarda akışkanın basıncını kontrol ederek aktüatörün çalışmasını tetiklemeye, durdurmaya ve ayarlamaya yönelik tasarlanmış diyafram lastikleridir.

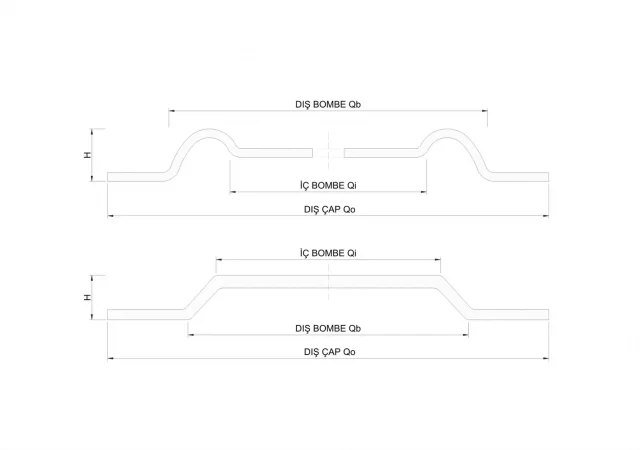

Vana üreticilerinin kendi deneyim, tecrübe ve piyasa koşullarını gözeterek tasarlandıklarından herhangi bir standartları yoktur. Aşağıda mümkün olduğunca ürettiğimiz bazı diyafram lastiklerinin kaba ölçülerini teknik resim üzerinden belirtmeye çalıştık.
Detaylı ölçü kontrolü için tarafımıza teknik resim, görsel üzerinden kabaca ölçüler ya da numune göndermeniz durumunda hangi diyaframın vananıza uyum sağlayabileceği konusunda daha etkili yardımcı olabiliriz.
Farklı ölçü ve özelliklerde pnömatik-havalı valf-vana diyafram lastikleri için lütfen iletişime geçiniz.
| SIRA NO | ÜRÜN KODU | DIŞ ÇAP Qo | DIŞ BOMBE Qb | İÇ BOMBE Qi | YÜKSEKLİK H |
|---|---|---|---|---|---|
| 1 | K30 | 90 | 55 | 70 | 25 |
| 2 | K127 | 110 | 85 | 100 | 160 |
| 3 | K60 | 115 | 75 | 85 | 13 |
| 4 | K8 | 115 | 55 | 85 | 20 |
| 5 | K33 | 135 | 60 | 85 | 25 |
| 6 | K3 | 135 | 65 | 90 | 12 |
| 7 | K1 | 140 | 50 | 110 | 20 |
| 8 | K2 | 140 | 75 | 110 | 15 |
| 9 | K18 | 142 | 75 | 110 | 20 |
| 10 | K29 | 150 | 20 | 110 | 50 |
| 11 | K88 | 165 | 90 | 120 | 13 |
| 12 | K55 | 170 | 80 | 145 | 20 |
| 13 | K130 | 175 | 110 | 135 | 35 |
| 14 | U2 | 185 | 90 | 140 | 25 |
| 15 | K52 | 190 | 90 | 140 | 40 |
| 16 | K54 | 190 | 140 | 165 | 18 |
| 17 | K58 | 195 | 85 | 100 | 45 |
| 18 | K53 | 200 | 80 | 140 | 25 |
| 19 | K45 | 210 | 125 | 150 | 20 |
| 20 | K7 | 220 | 135 | 180 | 20 |
| 21 | K109 | 235 | 160 | 170 | 30 |
| 22 | K47 | 240 | 200 | 220 | 27 |
| 23 | K103 | 255 | 150 | 200 | 25 |
| 24 | K104 | 255 | 145 | 210 | 35 |
| 25 | K20 | 280 | 180 | 245 | 25 |
| 26 | K114 | 280 | 190 | 200 | 20 |
| 27 | K115 | 285 | 180 | 230 | 35 |
| 28 | K94 | 295 | 125 | 235 | 33 |
| 29 | K97 | 320 | 190 | 250 | 55 |
| 30 | K106 | 340 | 220 | 285 | 30 |
| 31 | K100 | 350 | 230 | 280 | 35 |
| 32 | K46 | 350 | 260 | 310 | 28 |
| 33 | K50 | 370 | 225 | 275 | 60 |
| 34 | K120 | 370 | 280 | 215 | 50 |
| 35 | K98k | 375 | 270 | 320 | 90 |
| 36 | K98b | 375 | 270 | 320 | 110 |
| 37 | K96 | 380 | 285 | 345 | 65 |
| 38 | K93 | 390 | 235 | 280 | 50 |
| 39 | U1 | 400 | 280 | 325 | 35 |
| 40 | K99 | 445 | 310 | 350 | 30 |
| 41 | K119 | 455 | 255 | 400 | 35 |
| 42 | K61 | 480 | 375 | 390 | 110 |
| 43 | K128 | 480 | 345 | 390 | 130 |
| 44 | K118 | 495 | 350 | 385 | 55 |
| 45 | K101 | 525 | 360 | 460 | 65 |
| 46 | K117 | 530 | 400 | 450 | 60 |
| 47 | K121 | 1000 | 780 | 860 | 60 |
